Проектируй электрощиты,
схемы по ГОСТ и BOM за 15 минут
Визуальный drag & drop редактор на DIN-рейках для электромонтажников и проектировщиков. Автоматическая маркировка, расчёт 3-фазного баланса, генерация DXF-чертежей и спецификация с точными артикулами ABB, Systeme Electric, Legrand, IEK и EKF.
Хватит собирать щиты в Excel и чертить схему часами
Классическое проектирование отнимает до половины времени электромонтажа. ElectroPanel Designer автоматизирует всю рутину: от расчёта гребенок до заказной спецификации.
Ручной подход
Excel + Чертежи-
Ручной расчёт ширины на рейках
Сложение миллиметров в уме, риск не уложиться в габариты бокса и обнаружить это уже на объекте.
-
Черчение однолинейной схемы с нуля
2–3 часа работы в AutoCAD или Visio: ручная отрисовка УГО, линий связи и таблиц нагрузок.
-
Ручной поиск артикулов и цен
Перебивание кодов товаров по сайтам ЭТМ и Русского Света, ошибки в комплектации шин и клемм.
-
Маркировка маркером или в Word
Неровные надписи на пластроне щита, непрезентабельный вид перед требовательным заказчиком.
ElectroPanel Designer
15 минут-
Умная drag & drop компоновка
Автоматическая модульная сетка 18 мм, моментальный подсчет занятых слотов и выбор подходящего бокса.
-
Мгновенная ГОСТ-схема в DXF и PDF
Однолинейная схема строится сама на основе расстановки автоматов. Экспорт в AutoCAD в 1 клик.
-
Готовая BOM-спецификация в Excel
Полный перечень модулей, шин, кросс-модулей с точными артикулами производителей и актуальными ценами.
-
Генератор наклеек на пластрон
80+ готовых пиктограмм нагрузок (свет, розетки, кухня, климат) под печать на самоклейке или ленте Dymo/Niimbot.
Попробуйте в действии прямо сейчас
Нажимайте на автоматические выключатели на DIN-рейке ниже. Система в реальном времени пересчитает мощность, токи по фазам L1, L2, L3 и даст AI-оценку баланса.
💡 В полноценном приложении доступны более 5 000 модулей, перетаскивание drag & drop, автоматическая нумерация 1Q1..1Qn и подбор кабелей по ПУЭ.
Всё, что нужно для профессиональной сборки щитов
Полный инженерный цикл: от расстановки автоматов на рейке до готовой документации и наклеек под печать.

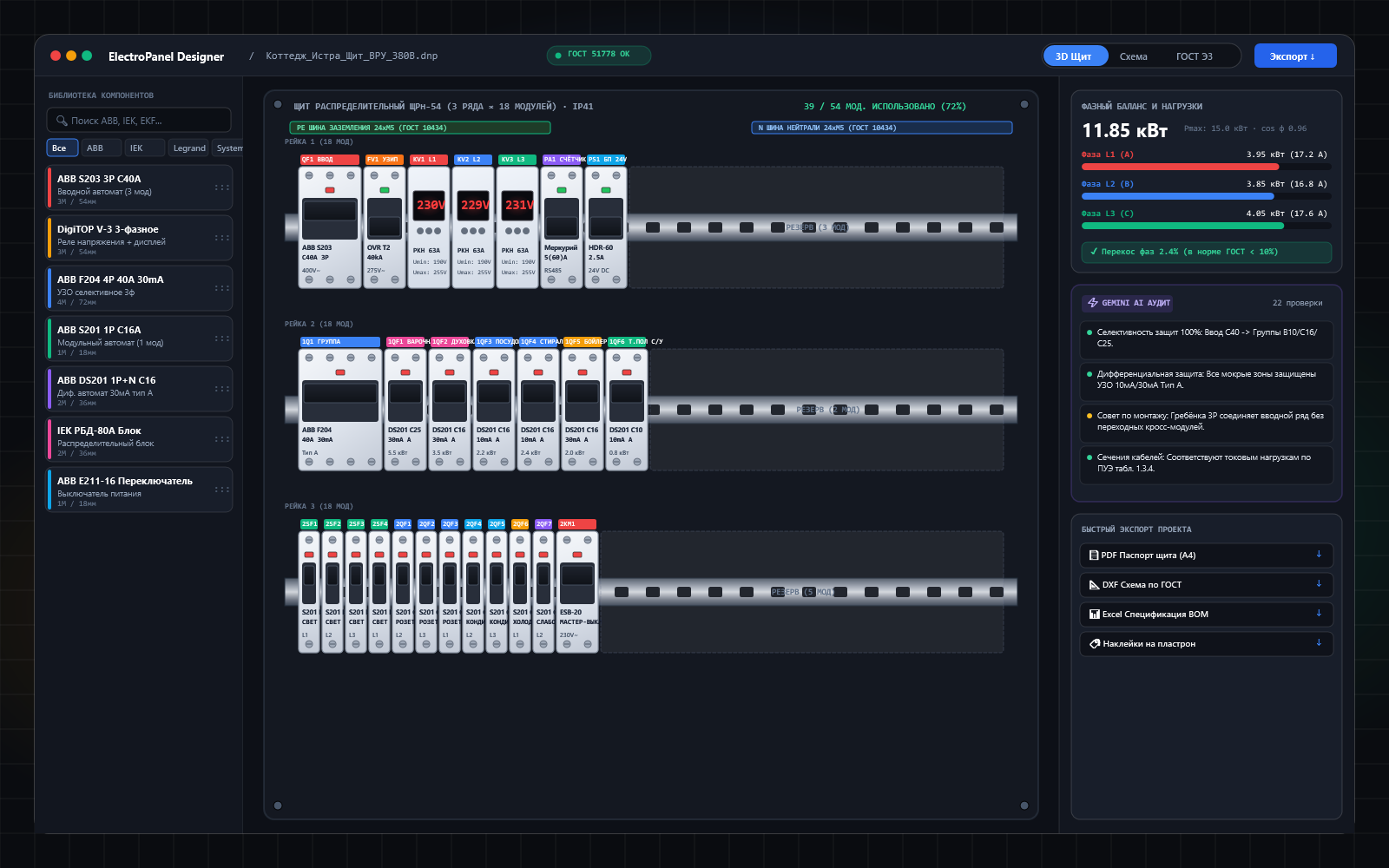

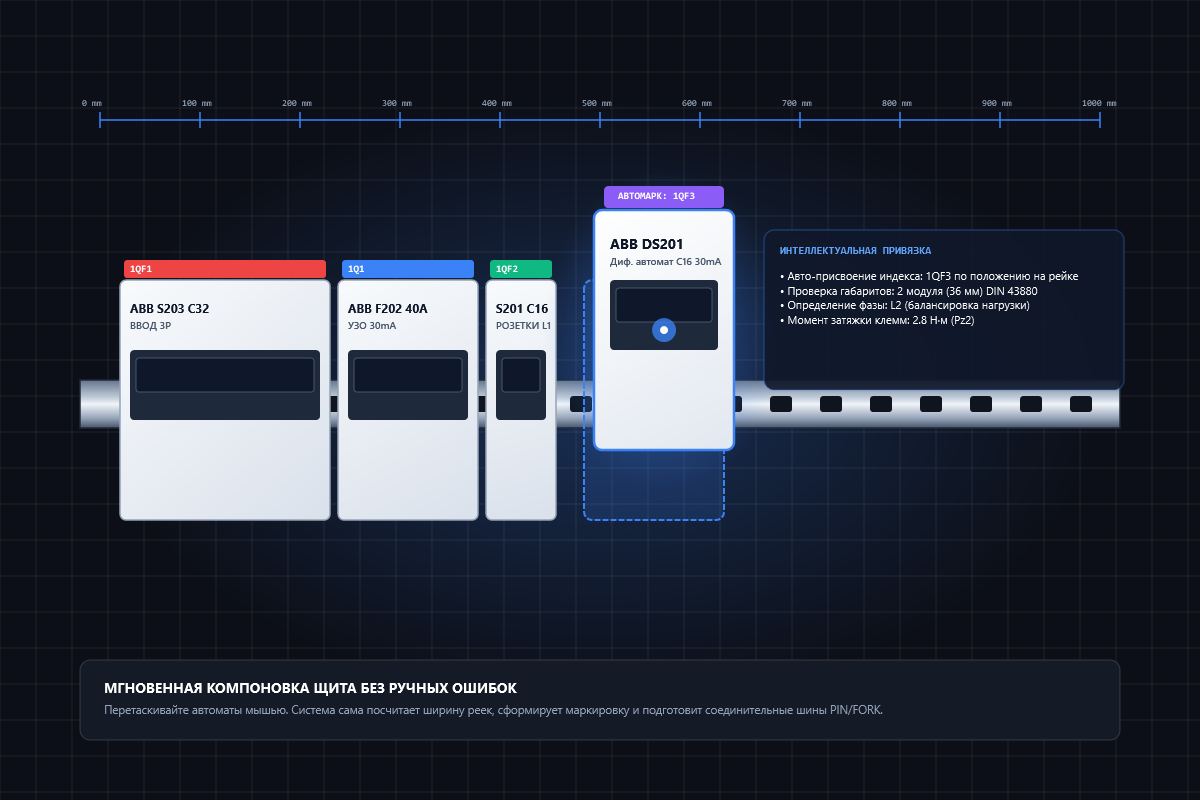

Drag & Drop компоновка и автомаркировка на DIN-рейках
Собирайте щит мышью так же легко, как в графическом редакторе. Модули snap-привязываются к стандартному шагу 18 мм, а система автоматически маркирует устройства (1Q1, 1Q2, 1QF1) согласно их физическому положению.
- База модулей ABB, Systeme Electric, Legrand, IEK, EKF, ETI, Chint
- Два режима: техническая схема и фотореалистичный 3D-вид
- Автоподсчёт модульной ширины и индикация остатка места на рейке
- Учёт момента затяжки клемм и габаритов DIN 43880

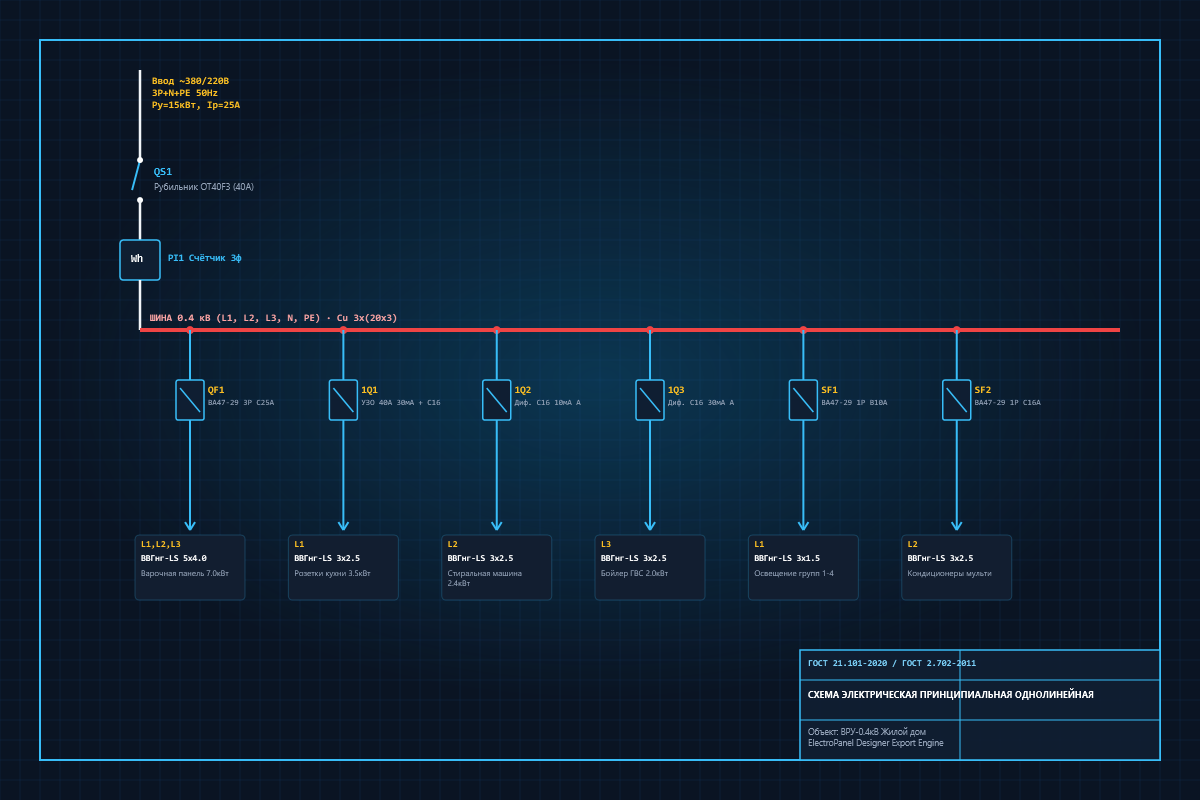

Генерация электрической схемы по ГОСТ за секунду
Забудьте о ручном черчении в AutoCAD. Пока вы расставляете автоматы на рейках, сервис параллельно генерирует принципиальную однолинейную схему по ГОСТ 2.702-2011 и ГОСТ 21.101-2020.
- Экспорт в редактируемый векторный DXF (AutoCAD, NanoCAD, Компас)
- Корректные УГО обозначения автоматов, УЗО, реле напряжения, УЗИП
- Автоматическая таблица нагрузок, сечений кабелей и токов КЗ
- Штамп основной надписи и рамка формата А4/А3 по ГОСТ

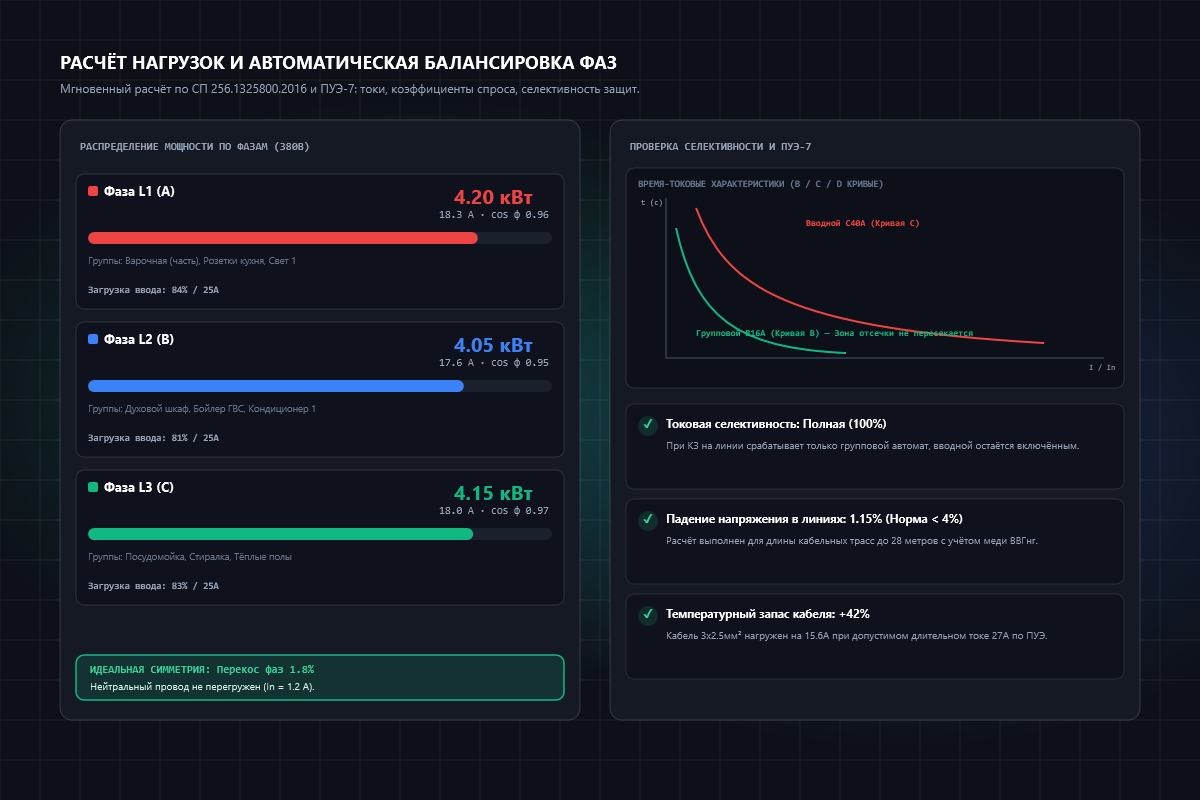

Расчёт нагрузок, токов и проверка селективности защит
Инженерный калькулятор по СП 256.1325800.2016. Сервис рассчитывает активную и реактивную мощность, cos φ, фазный баланс 380В и проверяет соответствие сечения кабелей токам автоматов.
- Автоматическая балансировка фаз L1, L2, L3 (перекос < 10%)
- Проверка время-токовых характеристик B, C, D на селективность
- Расчёт падения напряжения dU% на удалённых кабельных линиях
- Проверка суммарных токов утечки для исключения ложных срабатываний УЗО

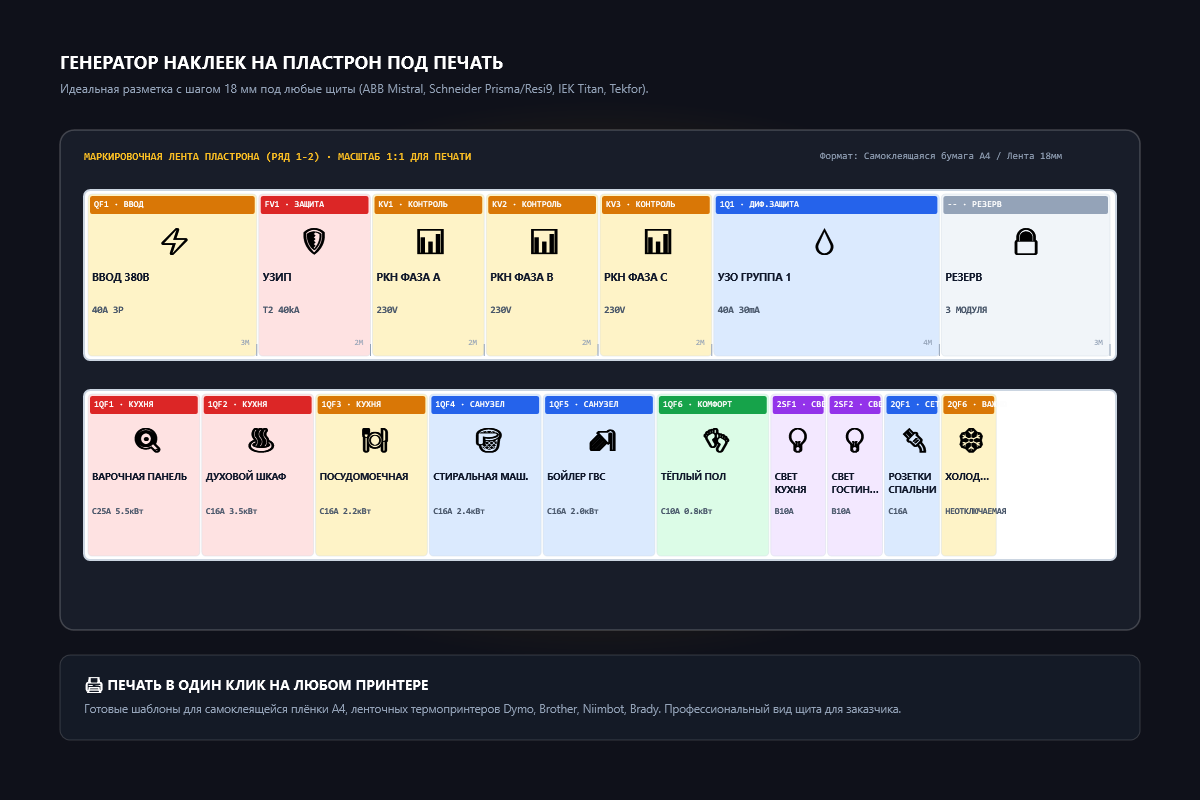

Генератор наклеек на пластрон под печать с шагом 18 мм
Сделайте свой щит образцовым. Генератор создает маркировочные ленты с точной привязкой к модульной сетке 18 мм, цветными зонами и наглядными пиктограммами потребителей.
- 80+ пиктограмм: освещение, силовые розетки, бойлер, варочная, EV
- Цветовое зонирование: ввод, кухня, влажные зоны, неотключаемые линии
- Готовые шаблоны для печати на самоклейке А4 и фотобумаге
- Поддержка термопринтеров Dymo, Brother, Niimbot, Brady

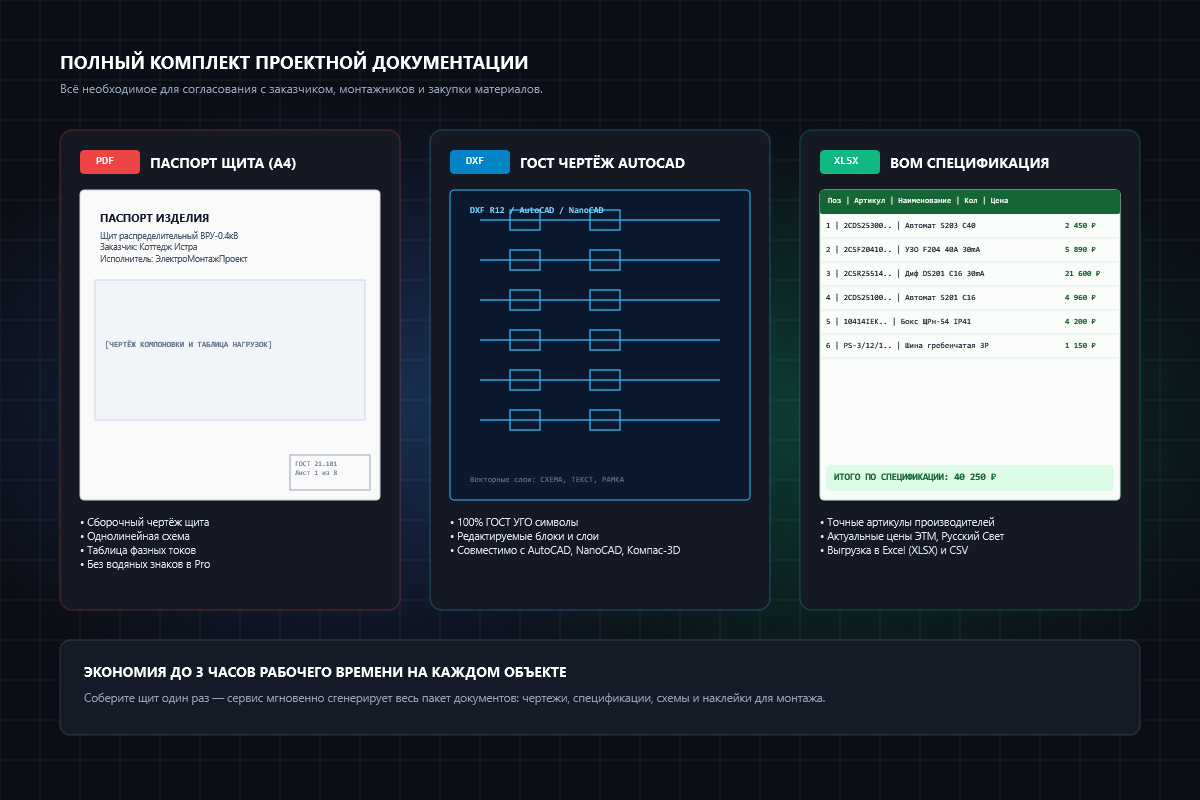

Полный пакет документов: PDF-паспорт, DXF и Excel BOM
Всё для согласования с заказчиком и быстрой закупки в оптовых компаниях. Выгрузка в один клик без ручного составления ведомостей.
- BOM-спецификация в Excel (XLSX/CSV) с артикулами ЭТМ / РС
- Брендированный PDF-паспорт щита со сборочным чертежом и таблицами
- DXF R12 файл схемы для интеграции в общие архитектурные проекты
- Облачное сохранение проектов и JSON-экспорт

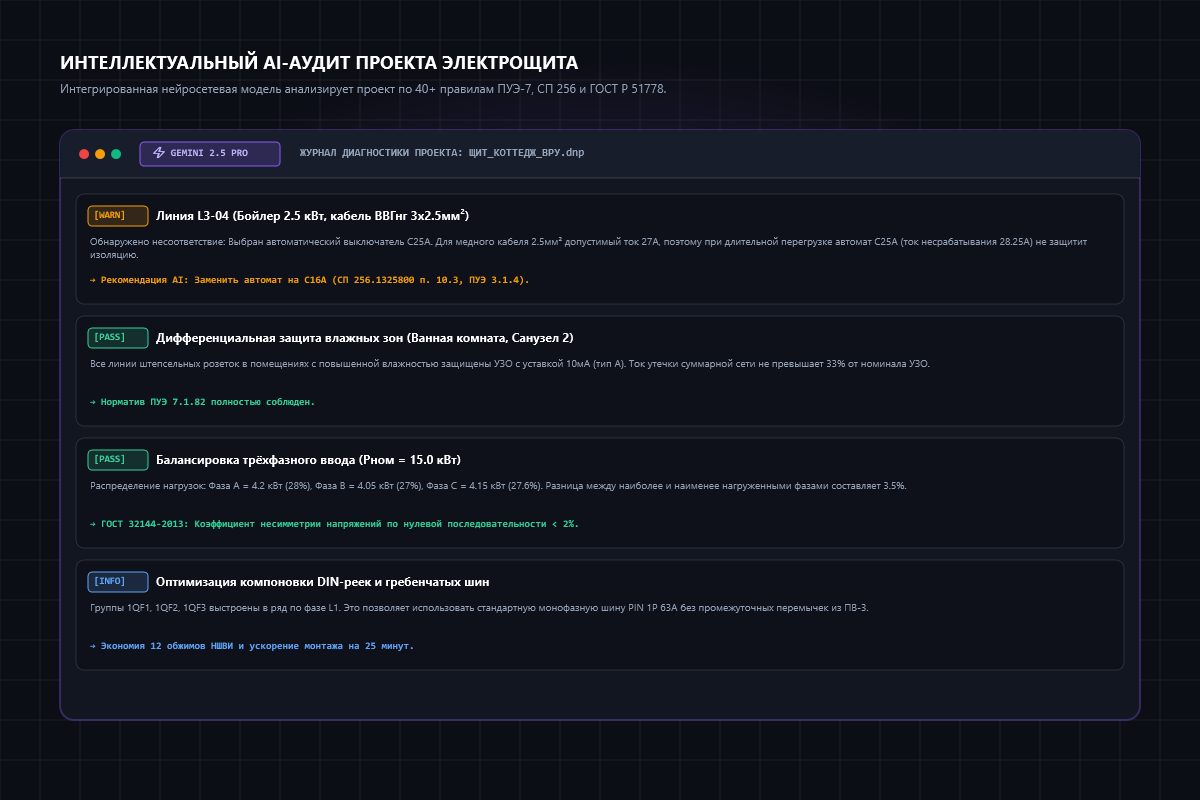

Встроенный AI-ассистент: аудит по ПУЭ-7 и советы по монтажу
Интеллектуальный помощник на базе Gemini API анализирует собранный щит, находит скрытые ошибки в номиналах автоматов и подсказывает оптимальную схему разводки шинами.
- Проверка соответствия номиналов защит сечению кабелей по ПУЭ 3.1.4
- Контроль дифференциальной защиты влажных зон (УЗО 10мА / 30мА)
- Советы по компоновке гребенчатых шин PIN / FORK без перемычек
- Ответы на сложные вопросы по нормативам СП 256 и ГОСТ Р 51778
От пустой рейки до готового пакета документов за 4 шага
Интуитивный процесс проектирования, разработанный практикующими инженерами.
Выбор корпуса щита
Задайте количество DIN-реек и модулей (от 12 до 72) или выберите типовой бокс ABB Mistral, Schneider или IEK.
Расстановка модулей
Перетащите вводные автоматы, УЗИП, реле напряжения, УЗО и кросс-модули. Система сама присвоит позиционные обозначения.
Расчёт и AI-аудит
Проверьте баланс по фазам L1, L2, L3 и запустите мгновенную проверку проекта на соответствие требованиям ПУЭ-7.
Экспорт и сборка
Скачайте спецификацию BOM в Excel, схему в DXF, паспорт щита в PDF и распечатайте наклейки на пластрон.
Тарифы для мастеров и проектных бюро
Начните бесплатно без привязки банковской карты. Переходите на Pro, когда понадобятся артикулы и DXF.
- До 2 проектов
- Визуальный 2D/3D редактор
- BOM спецификация частично
- PDF с водяным знаком
- DXF-экспорт схем
- AI-ассистент и аудит
- Кастомные компоненты
- Безлимит проектов
- PDF без водяного знака
- BOM с артикулами и ценами
- DXF-экспорт схем в AutoCAD
- Печать наклеек на пластрон
- AI-ассистент (50 запросов/мес)
- Кастомные компоненты
- Всё из тарифа Pro
- До 5 участников в команде
- AI-ассистент безлимит
- Общая библиотека компонентов
- Командный доступ к проектам
- Приоритетная поддержка
